010_전력구입계약(PPA)_태양광발전 발전량 / 검침 / 고장

1. 태양광발전량

 P(발전량) = V(전압) X I(전류)

: 모듈의 전류는 일사량이 좋으면 높아지고 전압은 온도(모듈 적정온도 25℃)가 높아지면서 떨어지기 때문에 바람이 잘 통하는 약간 서늘한 기온에서 발전량이 많음



평균발전량은 일사량이 좋은 지역, 방향에 따라 약간의 편차가 있으며, 대략적인 1일 평균 발전시간 아래 와 같습니다.

- 건축물 상부 설치 : 3.4H ~ 3.6H

- 토지상 설치 : 3.6H ~ 4.0H



2. 발전소 고장 확인



1) 태양광 발전량 모니터링 시스템 (발전상태 확인)

현재 발전량 및 누적발전량 확인, 인버터별로 작동상태 확인 등을 PC나 모바일폰에서 가능하도록 구현해 놓은 시스템으로 여러 종류가 있습니다. 이러한 모니터링 시스템을 활용하여 인버터별 입출력 전류와 전압 그리고 발전량을 확인하면 고장여부를 실시간으로 확인이 가능해 전기안전관리자나 시공업체에 연락하여 신속하게 복구할 수 있음



<예시> 인버터 모니터링으로 고장 확인

인버터	출력전압(V)	출력전류(A)	일생산량(kWh)	판단
1번 (20kW)	234	46.7	51.1
2번 (20kW)	234.3	46.1	51.4
3번 (20kW)	234.6	35.7	42.1	고장 판단으로 점검필요
4번 (20kW)	234.4	46.2	51.3
5번 (19kW)	235.2	44.1	48.3



2) CCTV 감시 모니터링 시스템 (현장여건 확인)

현장의 기후상황, 무단파손, 외부인의 출입 등을 PC나 모바일폰에서 실시간으로 감시할 수 있는 시스템으로 모니터링 시스템과 마찬가지로 여러 종류가 있습니다.



3. 검침 및 발전량 협정



1) 계량 장치

ⓛ 전기계량기 및 부속장치

- 발전사업자가 설치하고 소유 및 유지관리함

- 수전용 전력량계는 한전이 설치하고 소유 및 유지관리 함

- 단, 2018. 4. 30이후 접수된 500kW 미만 저압 연계의 경우 발전전력량과 수전전력량을 동시에 계량할 수 있는 양방향계량장치, 계량정보 전송을 위한 통신장치를 한전이 설치, 관리하되, 비용은 한전과 사업자가 균분하여 분담

② 계량장치 설치지점

- 계량장치는 한전계통과 발전사업자 구내계통의 접속점(수급지점)에서 가까운 구내계통 측 설비에 설치



한전 <저압> 계량기 종류 및 보는법, 의미

반응형

2) 전력량계 검침 및 발전량 산출



ⓛ 검침방법

- 전력량계의 검침은 매월 말일에 실시함을 원칙으로 합니다.

- 실검침은 매월 말일 ~ 익월 10일까지로 시행하되 검침 값은 전자식 계량기에 시현된 말일 값을 기준으로 합니다.

- PPA의 검침은 원격검침을 원칙으로 하되, 원격검침 시행 전까지 현장방문하여 인력검침 시행 (현재 대부분 인력검침을 시행하고 있습니다.)



② 발전량 산출

송전용 계량기에 시현된 당월지침에서 전월지침을 차감하고 계량기 배수를 곱하여 산출



<예시> 발전량 산출방법

3월 검침지침 : 12541.56

2월 검침지짐 : 12212.56

계량기 배수 : 40배 일 경우

(12541.56 - 12212.56) X 40 = 13,160kWh



3) 계기장치고장 시 발전량 협정



ⓛ 발전 전력량 협정

전기계기 및 동 부속장치의 이상, 고장 등으로 전력거래량이 정확하게 계량되지 않았을 경우 협정하여 협정전력량을 확정 (한전 PPA담당자와 연락)

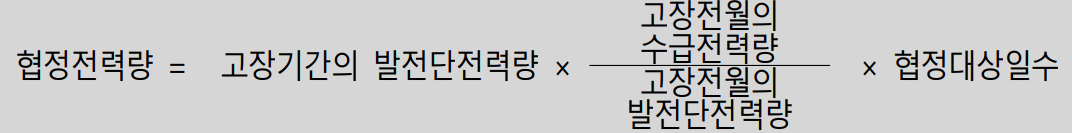

② 발전 전력량 협정 방법

- 전력량계의 오차가 법정 사용공차를 초과한 경우

- 고장, 기타 원인에 의해 전력수급용 전기기기가 동작하지 않을 경우



- 상기 협정전력량을 정확하게 확인하기 곤란한 경우 발전사업자와의 동의하에 요금업무처리지침에 따른 아래의 협정방법을 선택 가능합니다.



º 전월 또는 전년 동월의 실적에 따른 방법



º  직전 3개월의 실적에 따른 방법



º 사용기간에 따른 방법



º 교환전 또는 교환후의 전력량계의 실적에 따른 방법

- 그외 협정전력량을 정확하게 확인하기 곤란한 경우 쌍방이 입수할 수 있는 운전 및 기타 관계자료를 기준으로 발전사업자와 한전이 협의하여 결정할 수 있습니다.
